KUHN
Combination Baler
高能率+高品質のベール作りに
クーン
コンビネーションベーラー
FBP/VBP series
一台のトラクター+一人のオペレーターで、ベーリング+ラッピング作業までを一工程で行います。
能率アップと、高品質サイレージ作りに活躍します。
Combination Baler

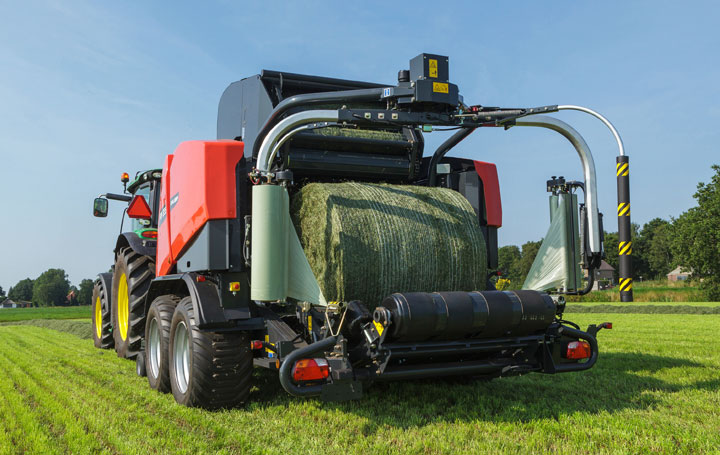

VBP7190 フィルムバインディング仕様
信頼と実績のベーラーユニット
Combination Baler
FBP3135 フィルムバインディング仕様
①2.3m幅ピックアップ
ピックアップ幅は業界最大幅の2.3m。
ピックアップ前部の大径クロップローラーが、大きなウィンドローも圧縮し、スムーズにピックへ送ります。
「ペンドラムモード」を選べば、圃場面の凹凸に追従します。
2.3m幅ピックアップ
②インテグラルローター
両端に大径オーガーをもつタイン付きローターが、ピック下牧草を素早くスムーズにチャンバーへ送り込みます。ピックアップ後方両端に小さなオーガーを持つ従来他社システムに比べ、構造がシンプルで高速作業が可能です。
インテグラルローター
VBP3200用
インテグラルローター
VBP7100用
③グループセレクション
切断長は、レバーでナイフの枚数を簡単に切り替えできる「グループセレクション」機能を標準装備しています。
14枚ナイフの場合、0-4-7-7-14枚ナイフを選択できます。
グループセレクション
④ローラー外巻き式チャンバー
FBPシリーズは、リブ付き18本の「パワートラックローラー」で構成されたチャンバーと「パワーロック」油圧システムで、稲藁~サイレージまで高密度ベールを作ります。
ローラー外巻き式チャンバー
⑤ミックスチャンバー
VBPシリーズのチャンバーは、ローラーとベルトで構成され、直径&梱包圧とも任意に設定が可能です。
ミックスチャンバー
⑥フィルムバインディング
従来のネット巻きに加え、工場オプションで「フィルムバインディング」を装着できます。
目的に応じて、ネット↔フィルムの使い分けが行えます。

クーン特許の「ツインリール・フィルムバインディングシステム」は、他社のフィルム巻きとは異なり、通常の750㎜幅のラップフィルムを2本使用します。

ネット巻きに比べー

梱包圧が更にアップ
排出後、外周部のラップフィルムダメージが少ない
サイレージの品質向上が期待
ベール開封作業が簡単
ラップフィルムのみの廃棄、ネットとの分別不要

などが挙げられます。
フィルムバインディング

フィルムバインディング
⑥ローディングアーム
チャンバーで出来上がったベールは、リアドアから排出され、2本の「ローディングアーム」で素早く確実にラッパーテーブルに搬送されます。
ローディングアーム


数々の優れた機能 ラッピング
①インテリラップシステム
J標準装備のインテリラップは、目的に応じて5,7,9層などの奇数巻きも可能です。
例/5層巻き:3層目までは通常の「6層巻き=67%オーバーラップ」、4~5層はテーブルの速度を自動で上げ50%で仕上げ。
インテリラップシステム
②3Dラッピングシステム
工場オプションで、3Dラッピングを搭載可能です。
①開始後2周程度、通常にラップした後、②フィルムストレッチャーが90°水平になり(写真)外周両端~内側をラップ ③再び垂直に戻り、通常ラップ。外周を強く巻き付けるため、梱包圧が上がり綺麗な形状の仕上がりになります。
3Dラッピングシステム


充実のラインナップ
FBP3135
外巻きローラー式
ベールサイズ:1.22m幅 x Φ1.25m径
油圧式ロータークラッチを標準装備
FBP3135
FBP3135 フィルムバインディング仕様


仕様諸元表
型式 FBP3135
ベールサイズ 1.22m幅 x Φ1.25m直径
ピックアップ幅 2.3m
カッティングナイフ/切断長 14枚(0-4-7-7-14)/ 70㎜
*工場オプションで23枚モデルも有
バインディング ネット標準(工場オプションで、ネット+フィルム)
コントロール ISOBUS標準機 / CCI 800ターミナル
必要PTO馬力 80kW/109hp~
VBP3260 / 3290
ベルト芯巻き式
ベールサイズ:
VBP3260ー1.20幅 x Φ0.8~1.6m
VBP3290-1.20幅 x Φ0.8~1.85m
VBP3260 / 3290
VB3290 フィルムバインディング仕様


仕様諸元表
型式 VBP3260 VBP3290
ベールサイズ 1.2m幅 x Φ0.8~1.6m直径 1.2m幅 x Φ0.8~1.85m直径
ピックアップ幅 2.3m
カッティングナイフ/切断長 14枚(0-4-7-7-14)/ 70㎜
*工場オプションで23枚モデルも有
バインディング ネット標準(工場オプションで、ネット+フィルム)
コントロール ISOBUS標準機 / CCI 800ターミナル
必要PTO馬力 80kW/109hp~
VBP7160 / 7190
ベルト芯巻き式
i-DENSE装備: ベール含水率に応じ梱包圧を自動調節
ベールサイズ:
VBP3260ー1.20幅 x Φ0.8~1.6m
VBP3290-1.20幅 x Φ0.8~1.85m
サテライトタワー油圧式前傾装置装備*
 ラップ無しで最大Φ1.85mで排出可能
VBP3260 / 3290
VB7190 フィルムバインディング仕様


仕様諸元表
型式 VBP7160 VBP7190
ベールサイズ 1.2m幅 x 0.8~Φ1.6m直径 1.2m幅 x 0.8~Φ1.85m直径
*ラップ無しで排出時は最大Φ1.85m
ピックアップ幅 2.3m
カッティングナイフ/切断長 14枚(0-4-7-7-14)/ 70㎜
*工場オプションで23枚モデルも有
バインディング ネット標準(工場オプションで、ネット+フィルム)
コントロール ISOBUS標準機 / CCI 800ターミナル
必要PTO馬力 110kW/150hp~
