KUHN ロールベーラー FBシリーズ
- 各種調整

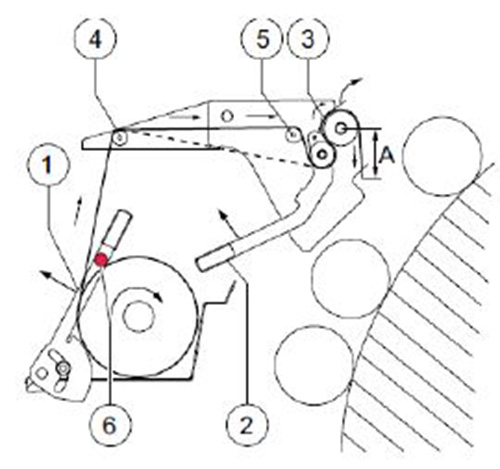

- ネットの通し方
１．①ブレーキレバーを完全に上げます。２．②リリースレバーを完全に上げます。３．③ラバーローラーのプロテクションカバーを開きます。４．左図の通りにネットを通していきます。５．最後の“A”の長さは、12㎜程度にしてください。６．③のプロテクションカバーを戻し、②のレバーを下げ、①のブレーキレバーを戻します。ネットテンションの調整

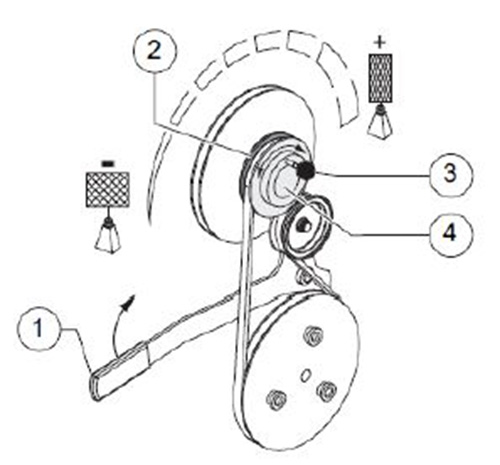

１．①のハンドルを上に持ち上げると、ベルトテンションが緩みます。２．②のプーリーがベルトに干渉していないことを確認してください。３．③のノブを引きます。４．ノブを時計回り/ 反時計回りに回し、ネットのストレッチ率を調整します。
▶時計回りに回す：テンション増加
▶反時計回りに回す：テンション減少５．④のプーリーを完全に右に回すとテンションが最大になります。
*最大状態から2回転反時計回りに回すとテンションが最小となります。６．調整終了後は、③のノブを④のプーリーに固定します。
*4のプーリーには90°間隔で4つの穴があり、その穴位置で固定してください。７．テンション調整が終了したら、①のレバーを戻し、ベルトが適切にプーリーにかかっているかを確認してください。

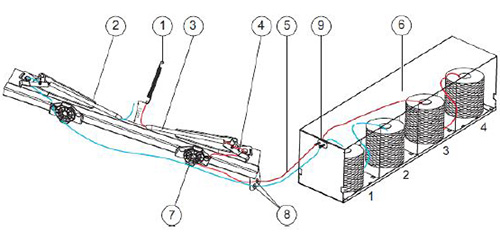

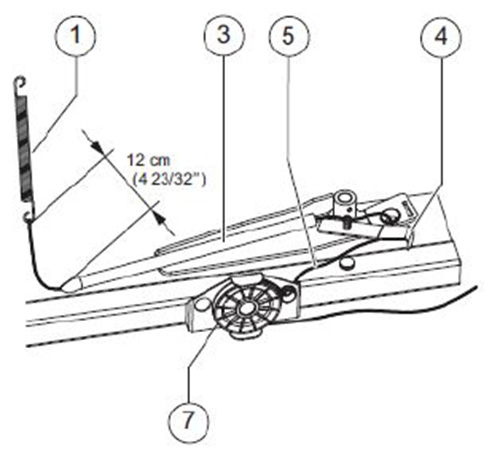

トワインの通し方
１．コントロールボックスの電源をきります。２．１の終端と２の先端、3の終端と４の先端のトワインを結びます。３．５のトワインを６のトワインボックスのトワインブレーキに通します。４．トワインを８のトワインガイドに通します。５．トワインを⑦に下から回すように通します。６．トワインを④に通し、③のチューブを通します。７．トワインを通した後は、チューブから1~2㎝程度出るよう調節してください。
ネット・トワインの巻き数設定
コントロールボックスで設定画面に進み、以下の設定を行います。
１．ベールエッジ部からトワイン結束部までの距離２．エッジ部の結束巻き数３．エッジ部から中心までの巻き数４．ネット結束選択５．ネット巻き数６．トワイン結束中心の巻き数結束の設定は、6件まで登録することができます。

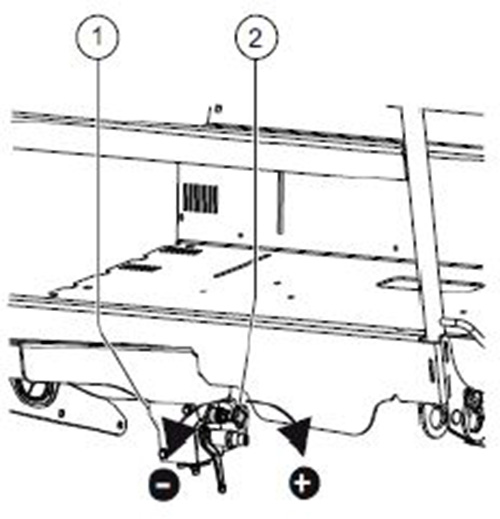

梱包圧の調整
１．トラクターの油圧レバーでリアゲートを開きます。２．トラクターのエンジンを停止させ、キーを抜きます。３．油圧ブロック１のノブ２で梱包圧を調整します。
▶時計回りに回す→梱包圧増加
▶反時計回りに回す→梱包圧減少４．トラクターを始動させ、トラクターの油圧レバーでリアゲートを閉じます。リアゲートを閉じてから約３秒間、トラクターの圧力をかけたままにします。５．その後、圧力計で、圧力を確認します。草の種類 圧力 サイレージ 60～140bar 適度に乾燥している草 120～160bar 非常に乾燥している草／藁 140～200bar

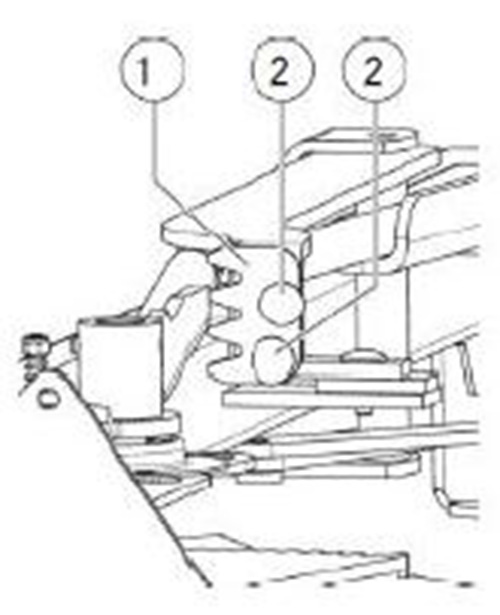

メンテナンス- トワインナイフの交換
１．PTOの駆動を切る２．コントロールボックスの電源を切る３．トラクターののエンジンを停止させ、エンジンキーを抜く４．ナット②を緩めます。５．トワインナイフを交換します。６．ナット②をしめます。

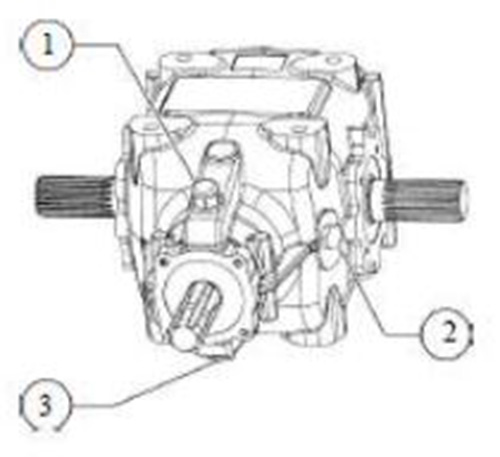

- オイルの交換
ギアボックスのオイル交換は、以下のタイミングで行ってください。・初動50時間後・2年ごとまたは、ベールを20,000個作成毎オイル量：2.4L
オイル種類：SAE 80W-90
オイル充填１．給油プラグ①とレベルプラグ②を外します。２．②からオイルが出てくるまで①から注油します。３．適切なレベルまで注油後、①と②を取り付けます。オイル交換１．①と②をはずします。２．ギアボックスの下に、容器をおきます。３．③ドレンプラグを外し、オイルを抜きます。４．オイルが完全に抜けたら、③を取り付けます。５．②からオイルが出るまで、①からオイルを充填します。６．適切なレベルまで注油御、①と②をとりつけます。
